Устройство сопряжения (учета)
|
Устройство сопряжения учета ПР1ПСО 00.00.000 устанавливается в служебных помещениях объекта (электрощитовой, насосной, бойлерной, тепловом пункте и т.п.) и осуществляет контроль над инженерным оборудованием дома, сбор и передачу информации от датчиков, охрану помещения, громкоговорящую связь с объектом. Устройство сопряжения учета позволяет подключать внешнее переговорное устройство, клеммы 15-19, длина кабеля до 100м. Датчики (охраны, затопления и т.д.) подключаются к клеммам AB5-GND…AB16-GND, длина кабеля до 100м. Цифровые датчики температуры ПР1ДТ 00.00.000, максимум четыре, подключаются к клеммам AB1-GND…AB4-GND, длина кабеля до 10м. Питание устройства сопряжения учета осуществляется от магистрального кабеля, подключенного к клеммам L1, L2, L3. Потребляемая мощность устройства составляет 6Вт. Конструктивно устройство представляет собой металлический щит с габаритными размерами 165*135*53 мм.

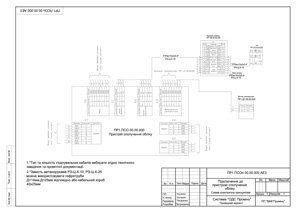

 Схема подлючения устройства сопряжения (учета)
|
